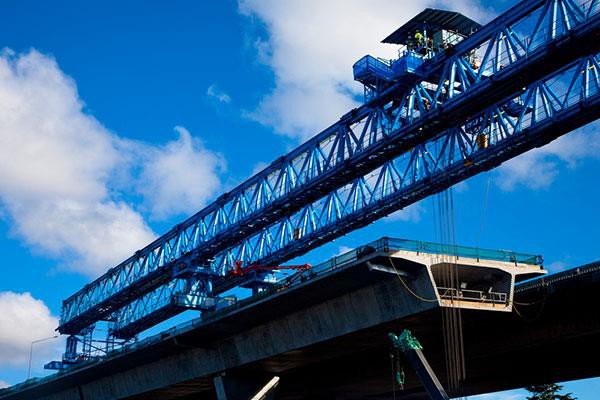

ওভারহেড ব্রিজ ফুল স্প্যান লঞ্চিং গ্যান্ট্রি ক্রেন

পণ্য পরিচিতি

ওভারহেড ব্রিজ ফুল স্প্যান লঞ্চিং গ্যান্ট্রি ক্রেনটি ৪০ মিটার স্প্যান সহ প্রিস্ট্রেসড রিইনফোর্ডড কংক্রিট বিম তৈরির জন্য এবং হাইওয়ে ব্রিজগুলির জন্য, টি-বীম (পাস ব্রিজ 2201 এবং 2101) যাত্রী ও মালবাহী লাইনের জন্য 200 গতিতে যাত্রীবাহী করার জন্য ব্যবহৃত হয় প্রতি ঘন্টা কিলোমিটার এবং নতুন এবং পুরাতন লাইনগুলির পুনর্গঠন, এবং 32 মিটার রেলপথ নিম্নলিখিত কংক্রিট বিম, বিশেষ সেতুগুলি 9753 মরীচি। এই মেশিনটি সিঙ্গল-আর্ম সিম্পল-সাপোর্ট টাইপ, যা 40 মিটারের বিশাল স্প্যান এবং 168 টি বা তারও কম সংখ্যক বৃহত রেটযুক্ত লোড সহ বিমগুলি তৈরি করতে পারে। এটি জায়গাটিতে একটি ড্রপ মরীচি অর্জনের জন্য বিমগুলির পূর্ণ-স্কেল যান্ত্রিক পথকে উপলব্ধি করে, বিশেষত রেল বিম শিল্পে প্রচলিত রেলওয়ে ব্রিজ ক্রেনের অপ্রতুল সুবিধা সহ রাস্তা ব্রিজ নির্মাণ সরঞ্জাম।

ওভারহেড ব্রিজের পুরো স্প্যান প্রযুক্তিগত পরামিতিগুলি গ্যান্ট্রি ক্রেন প্রবর্তন করে

1 হোস্ট অংশ:

1.1 রেটেড উত্তোলনের ক্ষমতা: 168 টন।

১.২ প্রধান ইঞ্জিনের মোট ওজন: 150 টন।

1.3 উপযুক্ত স্প্যান: রাস্তার জন্য 40 মিটার এবং রেলের জন্য 32 মিটার 32

1.4 পাওয়ার দিয়ে সজ্জিত: 75KW জেনারেটর সেট সহ।

1.5 ইমারত মরীচি: দ্রাঘিমাংশ slাল ± 5%

1.6 ইরেকশন মরীচি: ট্রান্সভার্স slাল ± 3%

স্কু ব্রিজের 1.7 খাড়া কোণ: ≤45 ° °

1.8 ইরাকশন বিম মাত্রা: রেলওয়ে 3.0 মি × 2.6 মি × 32

1.9 হ্যাঙ্গিং বিমের দ্রাঘিমাংশ চলমান গতি: প্রতি মিনিটে 5 মি

1.10 হ্যাংিং বিমটির উত্তোলন গতি: প্রতি মিনিটে 0.6 মি

1.11 উত্তোলন রশ্মির ট্রান্সভার্স আন্দোলন: প্রতি মিনিটে 1.6 মি

1.12। বাঁকা সেতুর নির্মাণ ছোট ব্যাসার্ধ: 200 মি

1.13 পার্শ্বের মরীচিগুলির যন্ত্রপাতিটি একবারে স্থাপন করা হয়, এবং পাশের বিম উইংসগুলিতে কোনও ক্ষতি হয় না এবং লোডটি যুক্তিসঙ্গত হয়।

1.14 ব্রিজ ক্রেনের আকারটি ডিজেল লোকোমোটিভ টানেলটি পার করতে পারে। ব্যাসার্ধ ≥ 350m 200t ব্রিজ ক্রেন রোড ব্রিজ ক্রেন

1.15 ব্রিজের প্রতিটি ব্রিজ অবশ্যই একটি ইন্টারলকিং প্রক্রিয়া সহ সজ্জিত করা উচিত। সমস্ত অংশের বৈদ্যুতিক অপারেশন, নিয়ন্ত্রণ এবং জলবাহী অংশগুলিতে অবশ্যই উইন্ডপ্রুফ, রেইনপ্রুফ এবং ডাস্টপ্রুফ ফাংশন থাকতে হবে।

1.16 প্রতিটি বৈদ্যুতিক এবং জলবাহী যন্ত্রাংশ বিচ্ছিন্ন করা সহজ, বজায় রাখা সহজ, এবং নিরাপদ এবং নির্ভরযোগ্য।

1.17 ব্রিজ ক্রেন 1, 2 এবং 3 টি পায়ে এসকেলেটারের উপরে ওঠার জন্য কর্মী স্থাপন করা হয়। সমস্ত কাঠামোগত অংশে ভারসাম্য উত্তোলন গর্ত এবং রিং থাকা দরকার। নিরাপদ উত্তোলনের জন্য।

ওভারহেড ব্রিজ সম্পূর্ণ স্প্যান প্রবর্তন গ্যান্ট্রি ক্রেন বৈশিষ্ট্যগুলি

1. দ্রুত এবং সুবিধাজনক পরিবহন। এই মেশিনটি সীমা অতিক্রম না করে সড়ক পরিবহন এবং রেলপথে পণ্য পরিবহন গ্রহণ করে। গাড়িতে আধা ট্রেলার পরিবহনের জন্য 6-7 ট্রাক, সমস্ত সরঞ্জাম (মেইনফ্রেম, ফ্লিপ গেটস, রেল বিম ট্রাক সহ) 3 টি ট্রেন বা 4 টি ফ্ল্যাটবেডে পরিবহন করা যায়।

2. সহজ সমাবেশ। এই মেশিনটি 10.8 মিটার দীর্ঘ এবং 10 টন ভারী। এটি রেল বেসে একটি 10 ​​টন পোর্টাল ক্রেইন দ্বারা একত্রিত করা যেতে পারে, বা এটি 20 টন ট্রাক ক্রেন দ্বারা একত্রিত করা যেতে পারে। 200 ট ব্রিজ খাড়া করার মেশিন।

৩. রেলওয়ে ডাবললাইন বা মার্শালিং স্টেশনগুলির মাল্টি-লাইন উত্সর্গকরণগুলিতে ম্যানুয়ালি বিম সরানোর দরকার নেই, সেগুলি একসাথে এক জায়গায় থাকতে পারে।

৪. এই মেশিনটিতে বড় বড় mpালু এবং ছোট ছোট রেখাচিত্রগুলি খাড়া করার বৈশিষ্ট্য রয়েছে। (প্যারামিটারের ভূমিকা দেখুন)। 200 ট ব্রিজ খাড়া করার মেশিন।

৫. এই মেশিনটিতে টানেল বিমের কাজ রয়েছে। এবং টানেলের প্রবেশপথে (প্রস্থানের 3 মিটার এবং প্রবেশপথের 1.5 মিটার), মরীচিটি চালিত হয়।

6. বাহুটি 3 মিটার দ্বারা নীচে নামানো হয়েছে, মরীচি ট্রান্সপোর্টার পুরো মেশিনটি পরিবহন করবে এবং এটি সেতুগুলির মধ্যে স্থানচ্যূত হওয়া ছাড়াই পূরণ করতে পারে।

This. এই মেশিনটিতে স্ব-টার্নিংয়ের বৈশিষ্ট্য রয়েছে। 200 ট ব্রিজ খাড়া করার মেশিন

৮. অপারেটিং সিস্টেমটি এলজি প্রোগ্রামেবল কন্ট্রোলার ব্যবহার করে। এটি কার্যকরভাবে স্ব-লক এবং ইন্টারলক করতে পারে এবং কার্যকরভাবে অপব্যবহারের কারণে অনিরাপদ লুকানো বিপদ রোধ করতে পারে। এবং পুরো যন্ত্রটি সুচারুভাবে শুরু করতে, নির্ভরযোগ্যভাবে চালনা করতে এবং প্রভাব শক্তি হ্রাস করতে ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করা হয়।

9. এই মেশিনে একাধিক ব্যবহারের জন্য একটি মেশিনের ফাংশন রয়েছে। রেল বিমগুলি 32 মিটারের নিচে এবং হাইওয়ে বীমগুলি 40 টির নীচে তৈরি করা যায় এবং রেল সারি স্থাপন করা যায়।

১০. এই মেশিনটিতে এমন ফাংশন রয়েছে যা রেল মাউন্টযুক্ত বিম ট্রলি এবং ট্র্যাকলেস রেল মাউন্টযুক্ত ট্রলির উভয়ের সাথেই ব্যবহার করা যেতে পারে।
